（一）喇叭形地下倉的結構

　　喇叭形地下糧倉的倉體分為四個部分，即倉頂、環形基礎、倉身和倉底。此外還有附屬的門洞、通道豎井等。

　　喇叭倉群的組合形式，平面布置有自由式、單列式和星羅式。倉體的間距、倉體距邊坡的距離、在黃土地區兩倉基礎外緣的距離和倉的基礎外緣距邊坡的距離，均以保持不小于5米為宜。

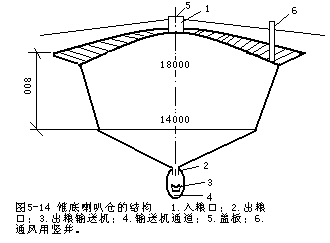

　　圖5-14是錐底喇叭倉簡圖。倉體上口直徑為18米，下口直徑為14米，球殼矢高為2.6米，倉體高度為8米，

錐形底高度為4.38米，錐形底與水平面的夾角為32度，全倉小麥容量為1700噸左右。倉頂中心設一入糧口，錐底中心設一出糧口，出糧口通過溜管流到輸送機送出。倉底無輸送通道的喇叭倉，糧食出倉可用吸糧機或移動式立式絞龍完成。從倉頂入糧口將吸糧機的吸管或絞龍提升管放進倉內，再插入糧堆，使它們進行工作，即可把倉內糧食由倉頂入糧口提升而出。但倉內糧食不能完全卸出，最后尚需人工清倉。倉底裝設輸送通道，優點是可使倉內糧食完全自流卸出。
